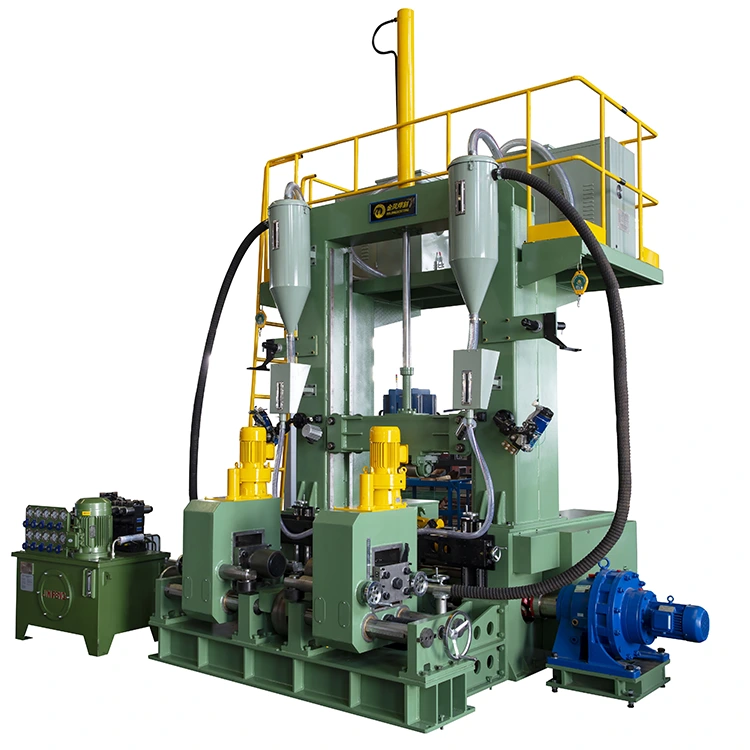

2-1-7 3 1 órás sugárhegesztő vonal

Az összes 3 hüvelykes, 1 órás, a Byjinfeng Weldcut által gyártott gerendahegesztési vonal 12 hónapos garanciával rendelkezik, amelyek a legmagasabb hatékonyságú gépek, hogy növeljék a végfelhasználók termelékenységét az acélszerkezetből, a hídból, az építkezésből.

Előírások

Szolgáltatás és alkalmazás

A 3-as 1 órás gerendahegesztési vonalaknak a H-sugár, a T-gerenda szerelvény, a hegesztés és a karima deformációjának kombinált funkciója a hegesztés után. Így pontosan és gyorsan megvalósíthatja a Ham és a T -sugárzás előállítását. A következő előnyökkel rendelkezik: egyszerű működés, kevesebb munkaerőköltség és kis burkolat területe.

Ennek a vonalnak két opcionális hegesztési eljárása van, amelyet a hegesztendő szerkezeti acéllemez vastagsága szerint választhat:

A lehetőség: Az egy íves ikerhuzal hegesztése, amelynek lerakódási sebessége 40% -kal magasabb, mint az általános ív -egy huzal -alámerült ívhegesztés, SOT különösen alkalmas az acél vastagságának szerkezetére, amelynek vastagsága kevesebb, mint 20 mm.

B opció: Egy ív egy huzalhegesztés. A lemez vastagságának nagyobb tartományához alkalmas.

Részletek

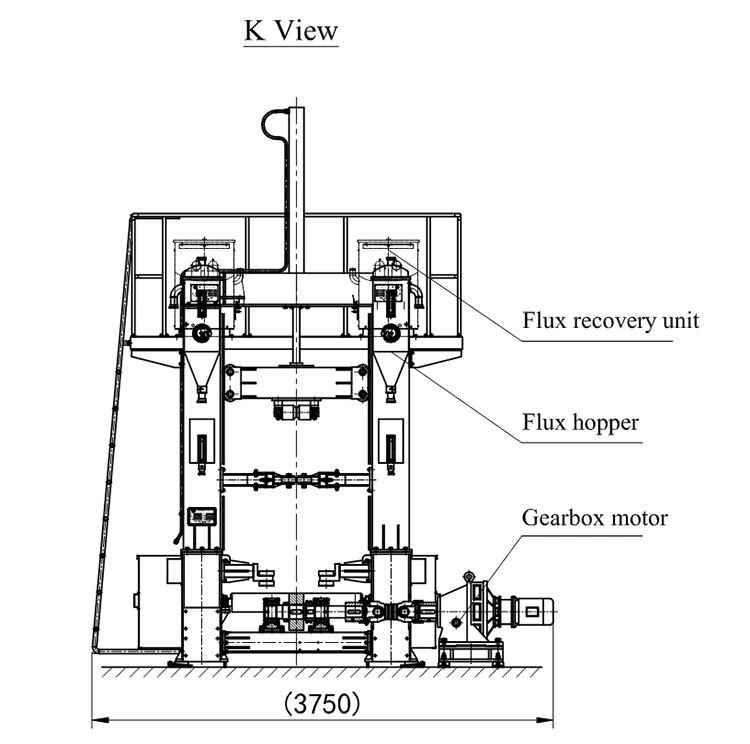

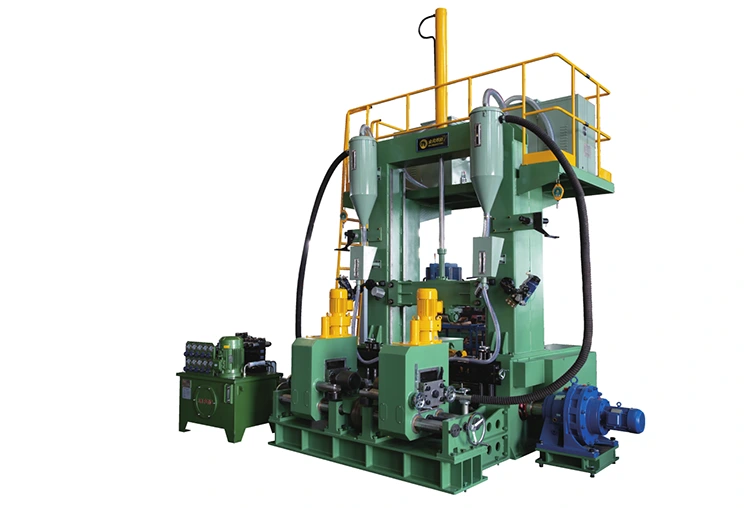

A szokásos ZHJ3-in 1 órás sugárhegesztő vonalak egy bemeneti henger asztalomból, fő hegesztő és egyenesítő állomásból, outputroller táblából állnak. A fő hegesztő és egyenesítő állomáson a fluxus helyreállítási egységekkel, a hegesztőfej fáklyával és szorítóeszközökkel is telepítve van.

1. StandardZHJ3-in 1 órás sugárhegesztő vonalak

2. 1. lehetőség:

Az ügyfelek különböző kérései szerint a következő formájában biztosítjuk a thezhj3-in 1 órás sugaras hegesztési vonalak konfigurációját is:

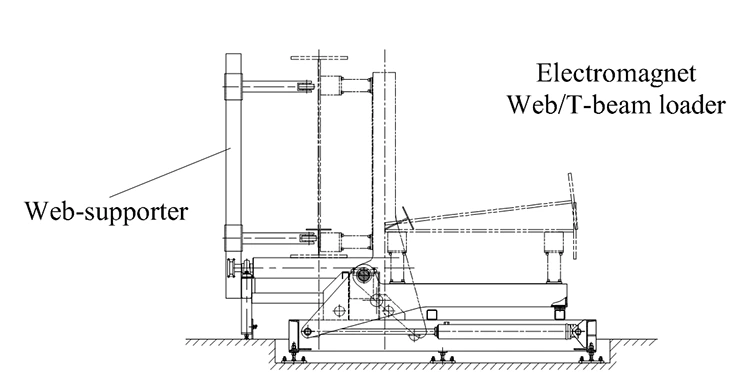

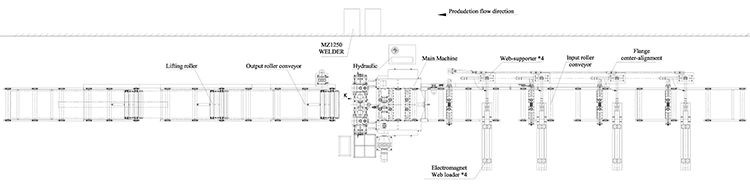

A standard 3-in 1 órás gerendahegesztési vonalak alapján hozzáad egy sor web-rakodót, amely 4 db mágneses rakodó kar és 4db web-támogató számára.

3. 2. lehetőség:

Az ügyfelek különböző kérései szerint a következő formájában biztosítjuk a thezhj3-in 1 órás sugaras hegesztési vonalak konfigurációját is:

A standard 3-in 1 órás gerendahegesztési vonalak alapján hozzáad egy sor web-rakodót, amely 4 db mágneses rakodó kar és 4db web-támogató számára.

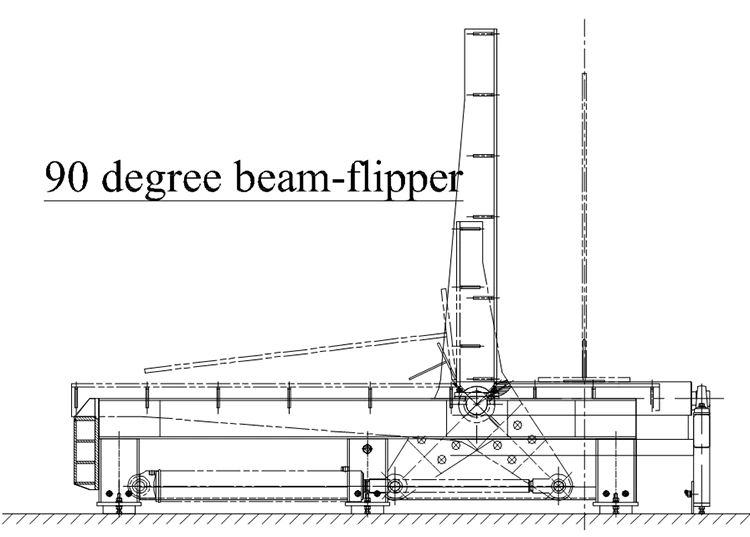

A fentiek alapján hozzáadhatunk egy 90 fokos sugárterhelést a kimeneti henger asztalához, hogy a hegesztett gerendát vízszintes helyzetben felborítsuk.

3. 3. lehetőség:

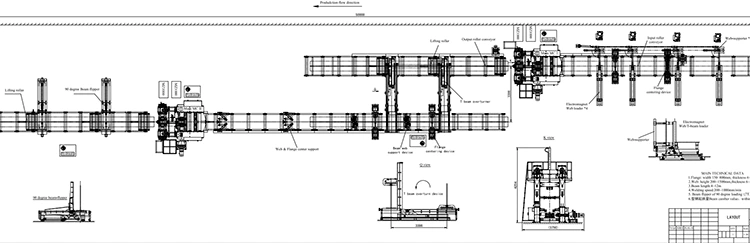

Egyes ügyfeleknek meg kell növelniük a produkciós kimenetet, egy hegesztési vonalra van szükségük, hogy 2 hegesztőállomásból álljon. Az első hegesztési állomás az 1. karima és a web, hogy egy T-gerendát képezzenek, a 2. hegesztett T-sugarat és a 2. karimát a H hegesztésére.

3.1 Tehát a standard 3-in-1 h-os gerendahegesztési vonalak alapján adjunk hozzá egy halmazt rakodót, amely 4 db mágneses rakodó kar és 4db web-támogató consistista. Minden webes rakodó karon 2db mágnes található az acél webemez tartásához.

3.2 Hozzáadása 1 T-sugaras felborító hozzáadásához a T-gerenda 180 fokos elfordításához, és a T-sugarat a 2. hegesztési táblára a 2. karimára helyezve.

3.3 Egy 90 fokos sugárterhelés hozzáadásához a 2ND hegesztő állomás kimeneti hengerlemezére a hegesztett gerenda vízszintes helyzetben történő megdöntésére.

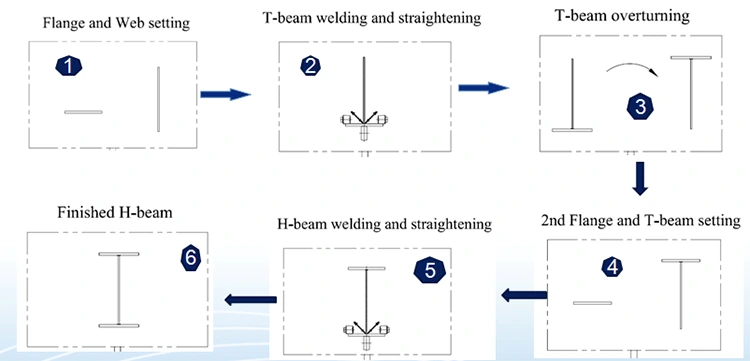

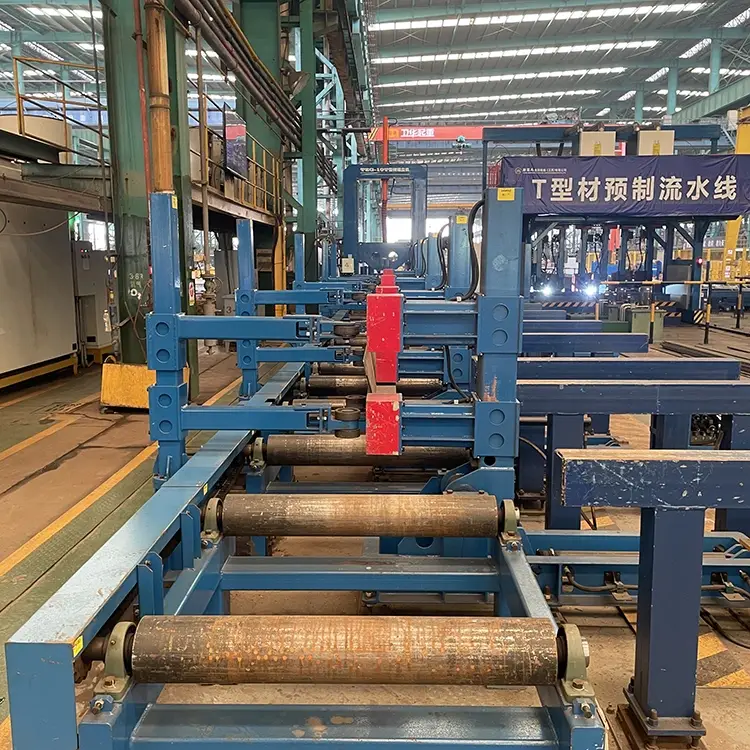

T sugár- és H-sugaras termelési áramlás

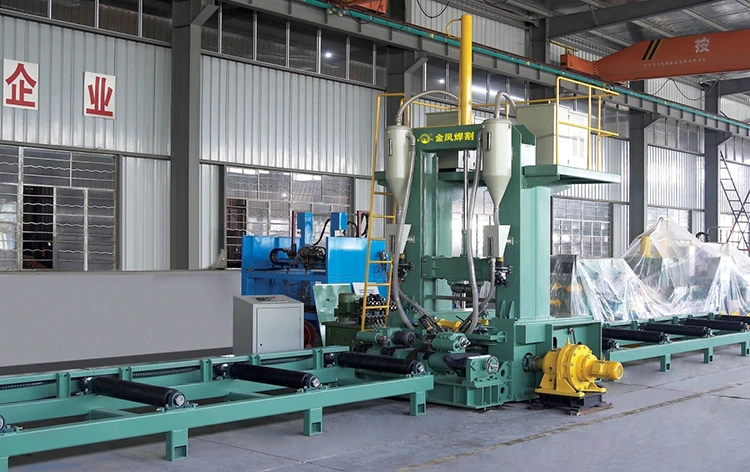

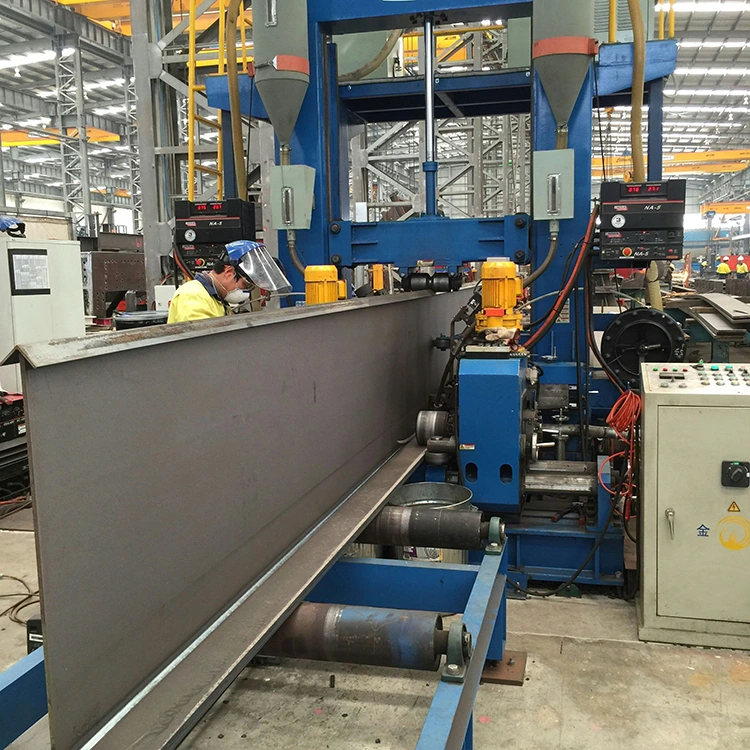

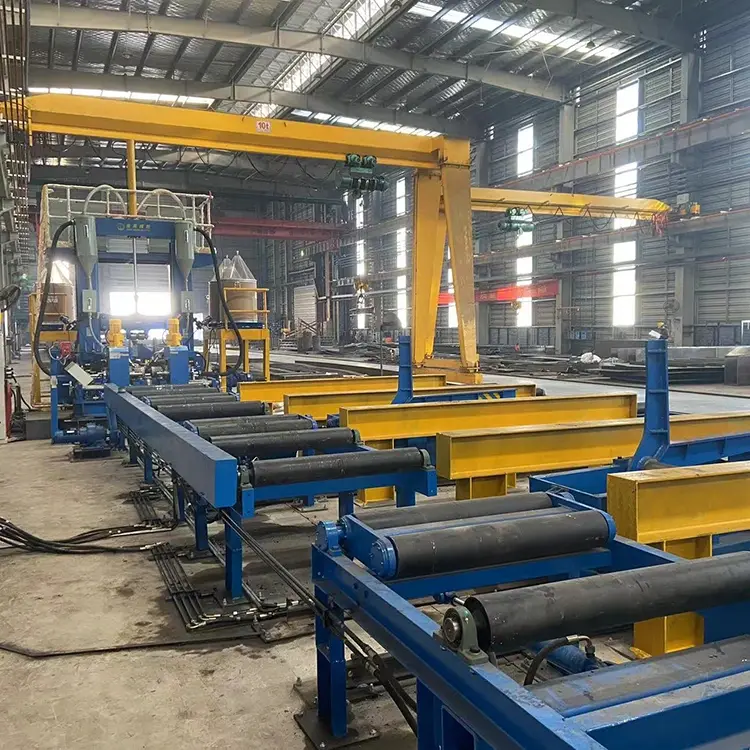

3-in-1-ben integrált H-sugaras hegesztési vonalak telepítve a felhasználók gyárában
