Robot plazmavágó gépek

JINFENG® egy professzionális kínai gyártó és szállítóRobot plazmavágó gépekmegfizethető áron. ARobot plazmavágó gépeknagy teljesítményű automatikus vágósorok a szalagok feldolgozására, zsírrudak hajógyárak számára, az oxigén-üzemanyag vágólemezektől a hosszú szalagokig, éltisztítás, tintasugaras jelölés, plazmavágás.

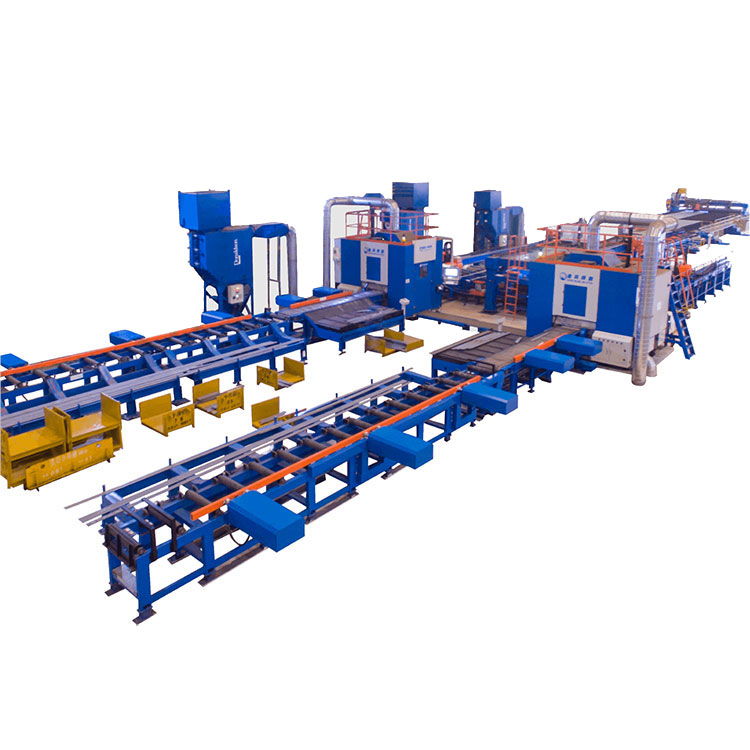

PBG400



Robot plazmavágó gépek



Az összesRobot plazmavágó gépekA JINFENG WELDCUT által gyártott termékekre 2 év garancia vonatkozik, és amelyek görgős asztalokkal, keresztkocsival, porszűrővel, plazmavágó rendszerrel és olyan opcionális funkciókkal vannak felszerelve, mint a pöttyös jelölőeszköz, tintasugaras jelölés robottal, és támogatják az összes CAD-CAM interfészt. A PBGRobot plazmavágó gépeka legfejlettebb robotizált plazmavágó gépsor, amely növeli a különböző iparágakból származó végfelhasználók termelékenységét.



Műszaki adatok



Modell	Szalag	Hossz	Súly
		12000 mm	1,5T
PBG400	100*5mm – 400*30mm
Támogatja a plazmavágást, a plazma jelölést, a tintasugaras jelölést, a CAD-CAM szoftvert



Funkció és alkalmazás



1.A PBGRobot plazmavágó gépekmagas automatizálású vágósorok, amelyek különböző berendezésekkel vannak integrálva. Egy kezelő egyetlen gombnyomásával a sor elindítja az automatikus feldolgozást az anyagbetöltéstől, a többfejes oxifuel vágógéppel történő lemezvágástól, az éltisztítástól, a tintasugaras jelöléstől, a plazmavágástól és az alkatrészek kirakodásától.

2. A vonal teljes mértékben integrálható a MES rendszerrel, és lehetővé teszi a távvezérlést a csapatmegjelenítőn keresztül, hogy a gyártó mérnökei könnyedén elvégezhessék a távoli diagnózist a problémák interneten keresztül történő megoldásához anélkül, hogy mérnököket küldenének a munkaterületre.

3. A CNC rendszer teljes vezérlést biztosít az összes fővonali rendszerhez (robot, görgős asztal, keresztszállítószalag, mérőkocsi és megfogó, jelölőrendszer)

4. Tud olvasni a Tribon/AM-ből létrehozott *.gen fájlokat, a TEKLA tervezőszoftverből exportált DSTV fájlokat és más formátumokat.

5.AzRobot plazmavágó gépekszéles körben használják a hajógyártásban, a hajógyárban és a tengeri merevítő plazmavágására, hogy sík paneleket, dupla fenekű konstrukciókat, részegységeket, válaszfalakat, hálókat, mikropanelt készítsenek különböző hajókhoz/hajókhoz. PBG-velRobot plazmavágó gépek, a hajógyárak vagy a hajógyártás növelhetik termelésüket és csökkenthetik a munkaerőt.



Részletek



A PBG400Robot plazmavágó gépektartalmaz:

Többfáklyás oxi-üzemanyag vágógép

Görgős szállítószalagok

Éltisztító vonal

Élletörő gép

Keresztes szállítószalagok

Tintajelölés robotkarral

Bemeneti görgős asztal

Robot plazmavágó kamra porszűrővel

Rövid alkatrészek válogató hevederes-tányéros szállítószalag

Kimeneti görgős asztal hosszú részhez

Fogadó asztal hosszú részhez



Struktúra nézet

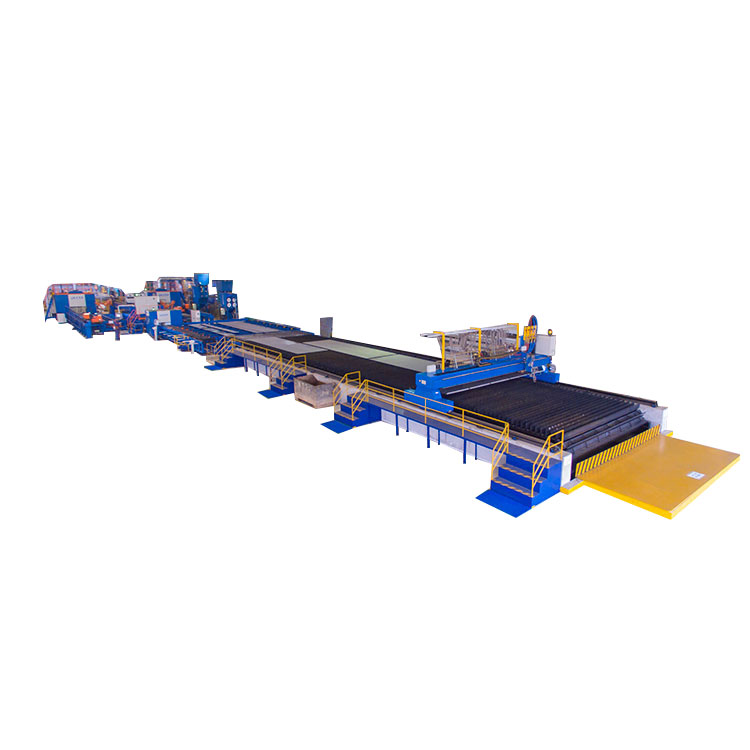

Többfáklyás oxi-üzemanyag vágógép

Az oxigén-üzemanyag vágógép több vágópisztollyal van felszerelve az acéllemez hosszirányú vágásához több hosszú csíkban. A gépet portálszerkezetben tervezték, és egy gördülőasztallal integrálva a hosszú szalagot a puffer görgős asztalra mozgatja. Nincs szükség darura vagy a hosszú szalagok kézi kirakodására lángvágás után.



Éltisztító vonal

Egy éltisztító vezeték beépítésével a PBG400-baRobot plazmavágó gépek, ha ecsetkorongokkal távolítjuk el az alapfestéket a profilok széléről, a csiszolókorongokkal távolítjuk el a szalagvágás salakját és sorját, ahol hegesztés lesz, a következő feldolgozás során javíthatjuk a hegesztés minőségét.



Élletörő gép

Egy élletörő gép integrálásával a PBG400-baRobot plazmavágó gépek, a lapos rúd 4 élét préskorongokkal préseljük, hosszú csíkot, amely termikus vágás után éles éllel alakítja a 4 élt R2-R3 kerek élben, ami a következő feldolgozásnál jó felületet biztosít a festéshez.



Tintasugaras jelölő robot

Tintasugaras jelölőfej felszerelése egy robotkarra. A robot a lapos rúd hosszában mozog, hogy befejezze a tintajelölést a hosszú szalag acélrúd teljes hosszában. A profilra való tintával történő nyomtatás után a profilt nem kell visszahelyezni az eredeti helyére, majd át kell helyezni a PBG400-baRobot plazmavágó gépekvágókamra plazmavágáshoz.



Robotvágó kamra

Egy 6 tengelyes robotkar beépítésével a vágókamrába a profilok kiváló minőségű vágásához. Ez az egész PBG400 kulcsfontosságú részeRobot plazmavágó gépekvágókamra plazmavágáshoz.

Hevederes szállítószalag és fogadóasztal

A vágókamra után hevederes szállítószalaggal felszerelt PBG400Robot plazmavágó gépekképes automatikusan válogatni a rövid alkatrészeket és automatikusan kiadni az alkatrészeket. A rövid részt egy toló tolja a fogadóasztalhoz, hogy a kezelő könnyen el tudja vinni a rövid részeket.



Hosszú alkatrésztoló és fogadóasztal

A kimenő görgős asztalhoz egy hosszú alkatrész toló van beépítve, amikor egy hosszú alkatrész érkezik a kimeneti görgős asztalhoz, a toló automatikusan megnyomja a hosszú részt, hogy a fogadóasztalra essen.
