Profil Robot Vágósor

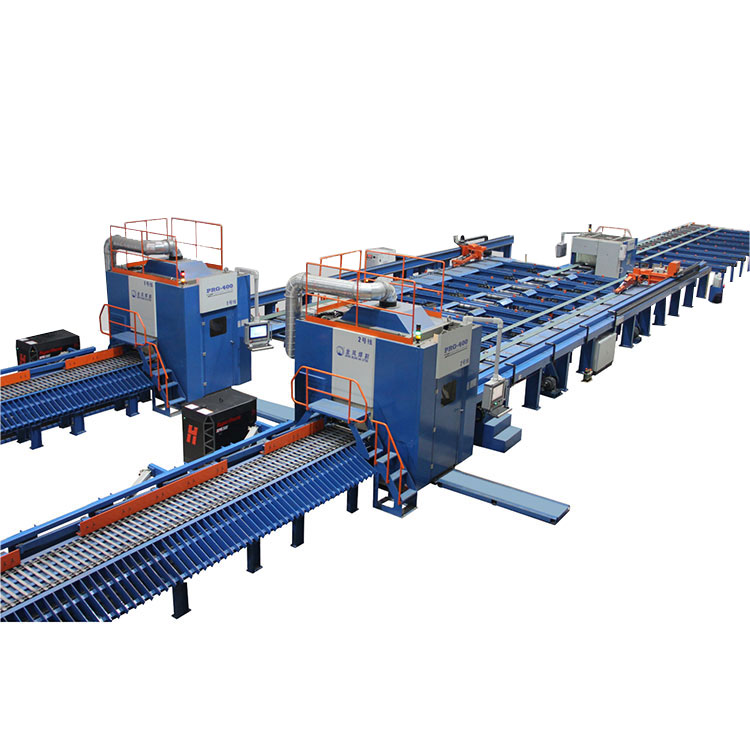

JINFENG® a professzionális kínai gyártó és szállítóProfil Robot Vágósors megfizethető áron. AProfil Robot Vágósors egy nagy teljesítményű plazma robotvágó rendszer, amely különböző acélprofilokon hajtja végre a plazmavágást izzók, szalagok, szögek, T-gerenda, csatorna, H gerenda vagy I gerenda, robotkarral.

PRG 600



Profil Robot Vágósor



Az összesProfil Robot VágósorA JINFENG WELDCUT által gyártott s és plazmavágó gépek 2 év garanciával rendelkeznek, és amelyek darubetöltéssel, éltisztítással, tintasugaras jelöléssel vannak felszerelve, opcióként támogatják az összes CAD-CAM interfészt. A PRGProfil Robot Vágósors a legfejlettebb robotizált plazmavágó gépsor, amely növeli a különböző iparágakból származó végfelhasználók termelékenységét.



Műszaki adatok



Modell	Izzó	Szalag	Szög	E-szög	T-gerenda	Csatorna	H-gerenda	Hossz	Súly
PRG 400	80*5mm – 400*20mm	100*5mm – 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	N/A	12000 mm	1,5T
PRG 600	80*5mm – 550*20mm	100*5mm – 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000 mm	2,5T
Támogatja a plazmavágást, plazma jelölést, tintasugaras jelölést, CAD-CAM szoftvert



Funkció és alkalmazás

1.A PRGProfil Robot Vágósors egy nagy automatizálású vágóberendezés, amely az ABB hattengelyes robotkarjával van integrálva. Egy kezelő egyetlen gombnyomásával a sor elindítja az automatikus feldolgozást az anyagbetöltéstől és az alkatrészek kirakodásától a plazmavágás után.

2. A vonal teljes mértékben integrálható a MES rendszerrel, és lehetővé teszi a távvezérlést a csapatmegjelenítőn keresztül, hogy a gyártó mérnökei könnyedén elvégezhessék a távoli diagnózist a problémák interneten keresztül történő megoldásához anélkül, hogy mérnököket küldenének a munkaterületre.

3. A CNC rendszer teljes vezérlést biztosít az összes fővonali rendszerhez (robot, görgős asztal, keresztszállítószalag, mérőkocsi és megfogó, jelölőrendszer)

4. Tud olvasni a Tribon/AM-ből létrehozott *.gen fájlokat, a TEKLA tervezőszoftverből exportált DSTV fájlokat és más formátumokat.

5.EzProfil Robot Vágósors széles körben használják a hajógyártásban, hajógyárban és offshore merevítő plazmavágására, hogy lapos paneleket, dupla fenekű szerkezeteket, részegységeket, válaszfalakat, hálókat, mikropanelt készítsenek különböző hajókhoz/hajókhoz. PRG-velProfil Robot Vágósors, a hajógyárak vagy a hajógyártás növelhetik termelésüket és csökkenthetik a munkaerőt.



Részletek

A PRGProfil Robot Vágósors a következőkből áll:

Profil rakodó daru

Éltisztító vonal:

Kereszt szállítószalagok profilrakodáshoz

Bemeneti görgős asztal

Tisztítókamra porszűrővel.

Kimeneti görgős asztal.

Kereszt szállítószalag ütközőhöz

Kereszt szállítószalag rakodáshoz

Mérőkocsi és markoló

Bemeneti görgős asztal

tintasugaras jelölőeszköz,

Robot plazmavágó kamra porszűrővel

Rövid alkatrészek válogató hevederes-tányéros szállítószalag

Kimeneti görgős asztal hosszú részhez

Kereszt szállítószalag hosszú alkatrészekhez

Rakodódaruk



Struktúra nézet



Éltisztító vonal



A PRG-be integrált éltisztító vezetékkelProfil Robot Vágósors, ha ecsettel eltávolítják az alapfestéket a profilok széléről, ahol hegesztésre kerül sor, javíthatja a hegesztés minőségét a következő feldolgozás során.



Mérőkocsi és markoló



A profil egyidejű betáplálása a vágókamrába a betáplált profil hosszának mérésére.



Tintasugaras marker



Tintasugaras jelölőeszközzel betűk, számok, szimbólumok és hajlítási vonalak (fordított vonalak) nyomtatásához



Robotvágó kamra



Egy 6 tengelyes robotkar beépítésével a vágókamrába a profilok kiváló minőségű vágásához.



A vágókamra után hevederes szállítószalaggal felszerelt PRGProfil Robot Vágósors képes automatikusan válogatni a rövid alkatrészeket és automatikusan kiadni az alkatrészeket.
