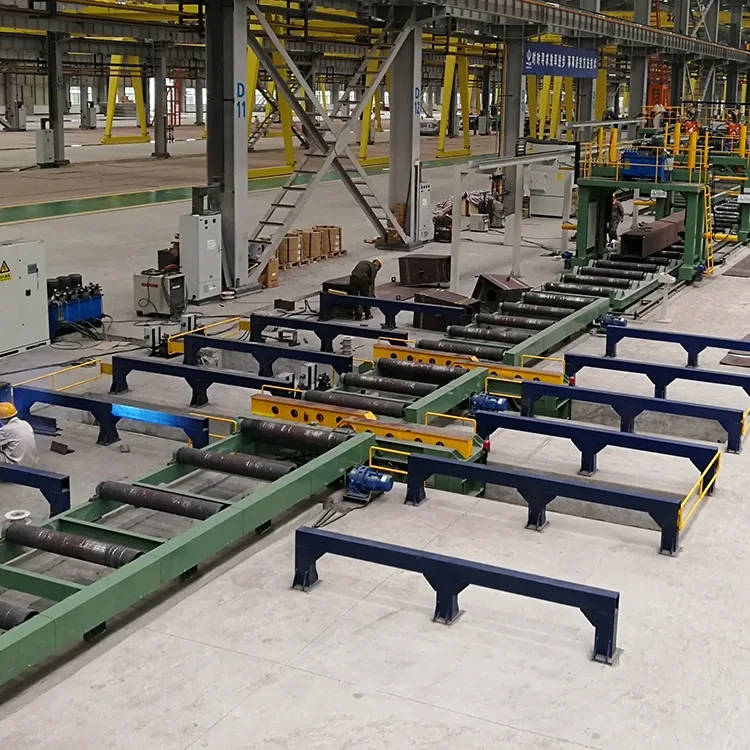

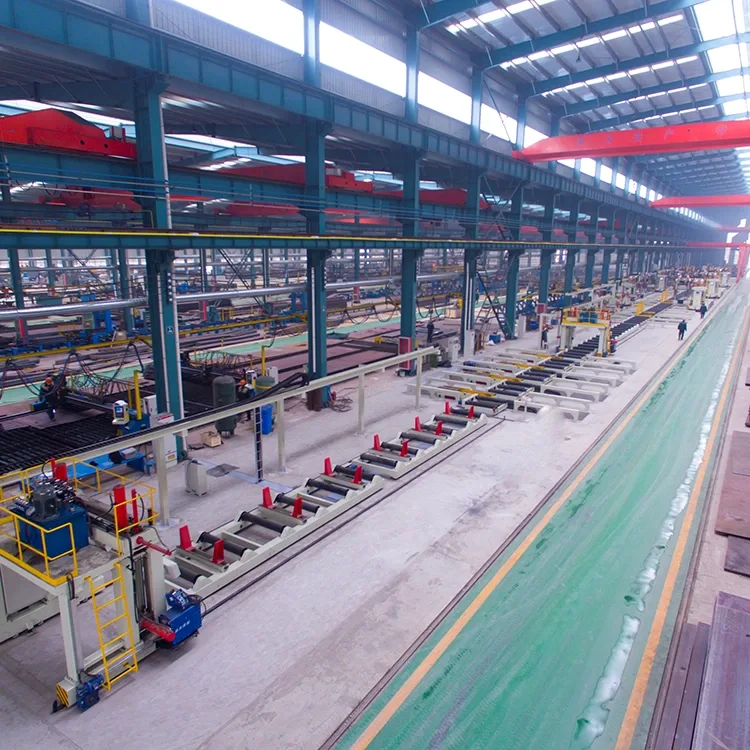

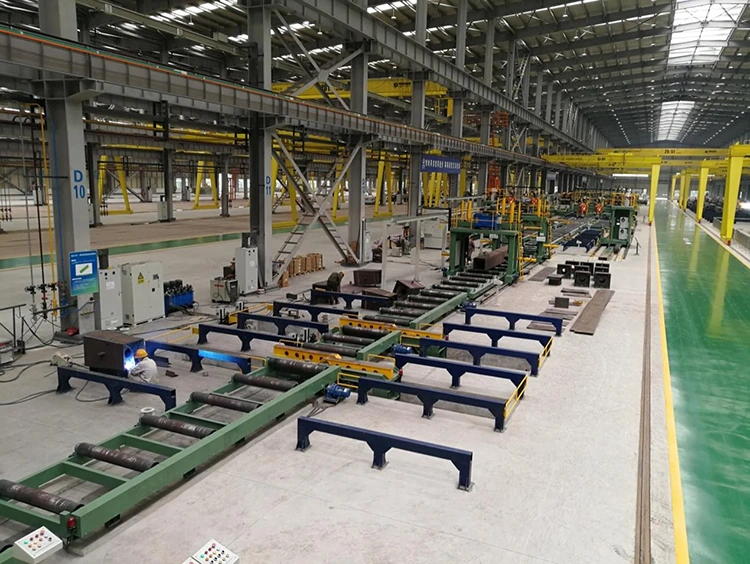

Dobozoszlop hegesztési vonalak

A Jinfeng Weldcut 1 éves garanciát fog biztosítani a Tox -oszlop hegesztési vonalakra. A TheBox oszlop produkcióinak fő elektromos elemeit a világhírű márkából választják ki, amely kényelmesebbé teszi a felhasználók számára, hogy megtalálják az alkatrészeket a helyi részekben anélkül, hogy Kínától távol esnek. Az X15 automatikus dobozos oszlophegesztő vonal a legfejlettebb és legmagasabb automatizálási vezetékek, amelyek növelik a különböző iparágakból származó végfelhasználók termelékenységét.

Előírások

Szolgáltatás és alkalmazás

1.A X15 doboz oszlophegesztő vonalak nagy automatizálási vezetékek, hogy a hegesztett doboz oszlopokat kevesebb munkavállalóval és kisebb darukkal készítsék.

2.A vonal teljes mértékben integrálódhat a MES rendszerrel, és befejezheti a valós idejű kommunikációt a felső számítógép és a vezérlőrendszer között, töltse ki a berendezés adatgyűjtését, töltse fel az összes összegyűjtött adatot a Factory MES rendszerbe (vagy a felső központosított vezérlőrendszerbe), és biztosítsa az információk továbbításának időszerűségét és hatékonyságát.

3. A tervezésnek és a védelemnek meg kell felelnie a releváns nemzeti szabványok és a környezetvédelem követelményeinek; A berendezések biztonságának és a védőeszközöknek meg kell felelnie a vonatkozó ipari előírásoknak;.

(

5. A hegesztőberendezés rugalmas kialakítása lehetővé teszi a hegesztési energiaforrások bármilyen márkájának támogatását.

6. CE, az ECA tanúsítvánnyal rendelkezésre áll.

7.

8. az összeszereléstől a teljes feldolgozásig, a teljes feldolgozásig nincs szükség darura, kivéve a beillesztést és a végén a kirakodást, amelyek nagymértékben csökkentik a daruk használatának kockázatát.

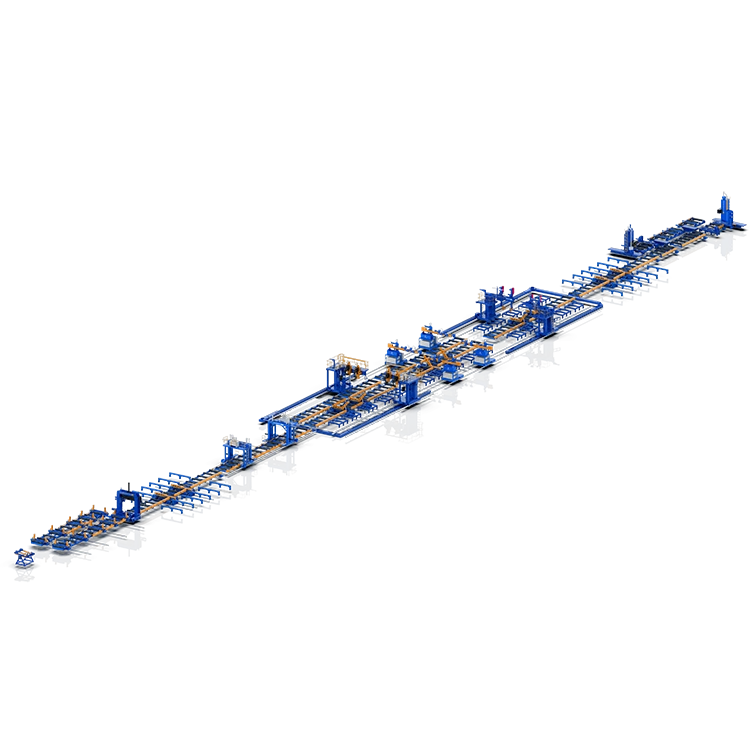

A gépek és felszerelések listája, amelyek egy egész gyártósor létrehozására szolgálnak, hegesztett dobozos gerenda előállításához:

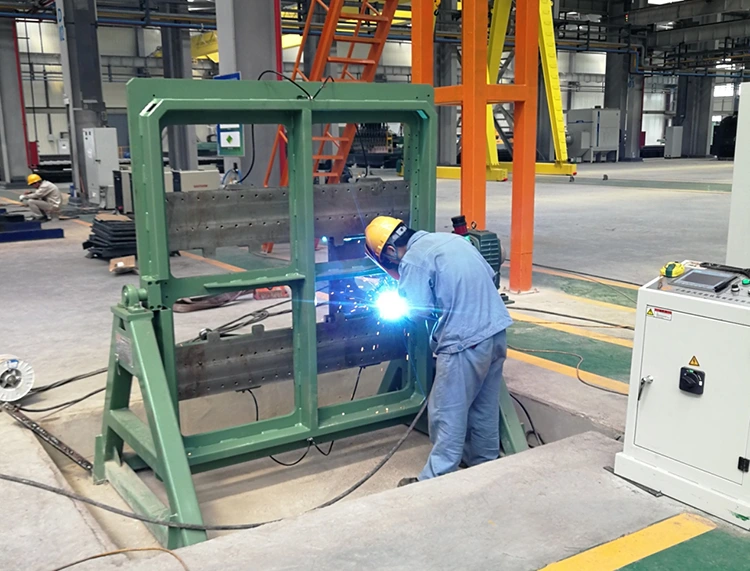

1- terelőlap-összeszerelő gép

Ez a gép egy speciális berendezés a megerősítő bordázlemez összeszerelésére és hegesztésére a TheBox oszlop belső üregében. Ez az acélszerkezeti vállalkozások előnyben részesített terméke, amely a Box oszlop munkadarabot állítja elő a munkaerő -intenzitás csökkentése és a munka hatékonyságának javítása érdekében.

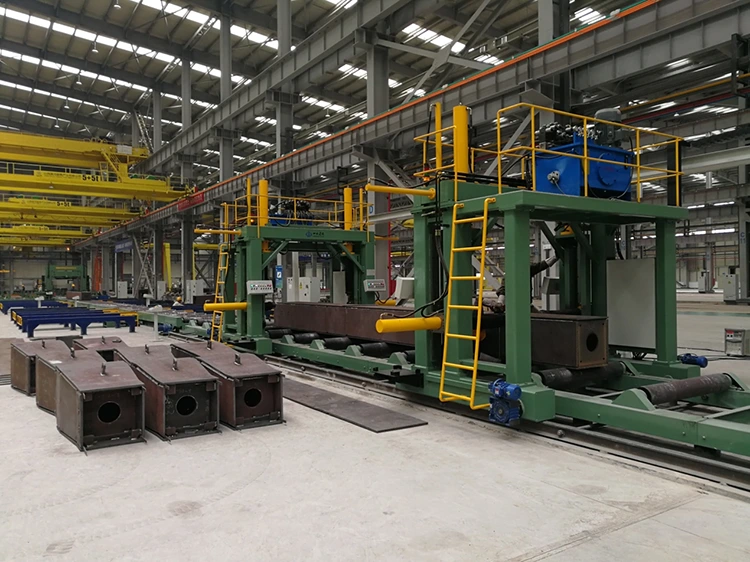

2- doboz oszlop összeszerelőgép

A doboz oszlop összeszerelő gépe a Box oszlop (oszlop) előállításának kulcsfontosságú berendezése, amely elsősorban a doboz oszlop (oszlop) munkadarabja összeszerelését tölti be. Ez a gép az egyik szükséges berendezés az acélszerkezeti vállalkozások számára a dobozos gerendák előállításához.

Egy gép az u típusú összeszereléshez.

Az egyik gép a doboz típusú összeszerelésére szolgál.

3- Electro-Slag hegesztőgép

Az XZHB15 konzolos elektroslag hegesztőgép kiváló termék, amelyet a Jinfeng hegesztő és vágóvállalat indít az acélszerkezet -ipar számára. Ez egy speciális hegesztőberendezés, amelyet kifejezetten a hegesztési doboz oszlopához terveztek. A megfelelő merevség és a torziós ellenállás biztosítása érdekében a doboz oszlop gyártása során a terelőlapok (azaz a merevebb lemezek) általában a doboz oszlop belsejében hegesztenek. Ez a gép egy speciális berendezés a hegesztés hegesztésére a doboz oszlop külső lemeze és a belső terelőlapok között.

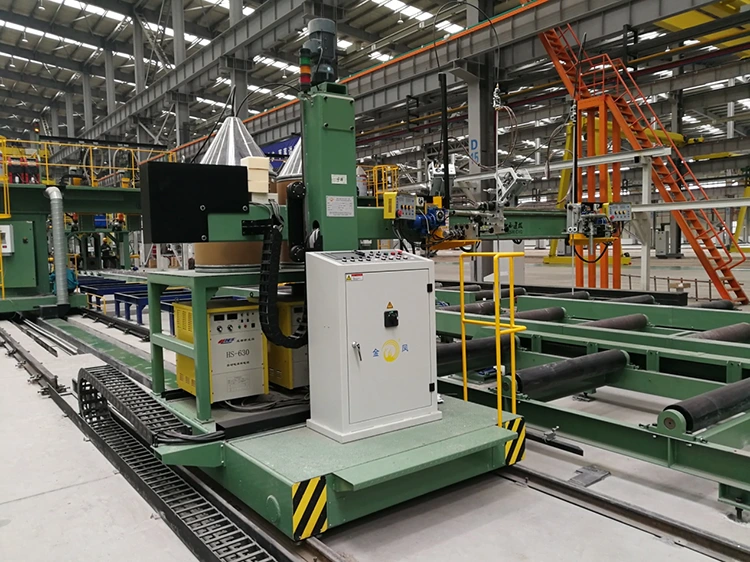

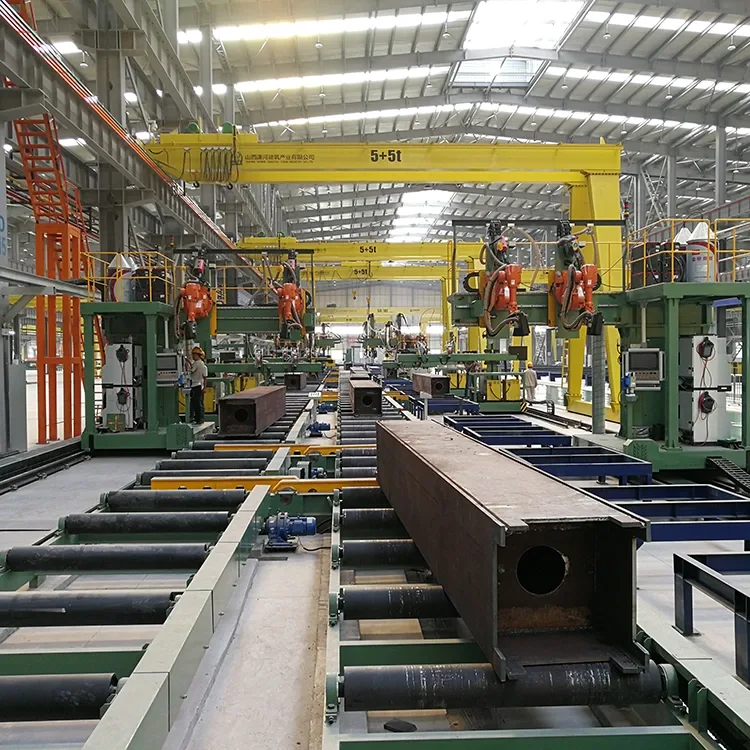

4- CO2/MAG hátsó hegesztőgép

Az XQHB15L sorozatú doboz oszlop konzolos gázárnyékolt hegesztőgép egy speciális hegesztőkészülék, amelyet kifejezetten a doboz oszlop (oszlop) hegesztésére és a hegesztés töltésére terveztek a háttérkép után, amelyet a vállalatunk a piaci kereslet és az acélszerkezeti berendezések fejlesztésének éves tapasztalata alapján indít.

5- CO2/MAG töltőgép

Az XQHB15 sorozatú doboz oszlop konzolos gázárnyékolt hegesztőgép egy speciális hegesztőkészülék, amelyet kifejezetten a doboz oszlop (oszlop) hegesztésére és a hegesztés töltésére terveztek a háttérkép után, amelyet a vállalatunk a piaci kereslet és az acélszerkezeti berendezések fejlesztésének éves tapasztalata alapján indít.

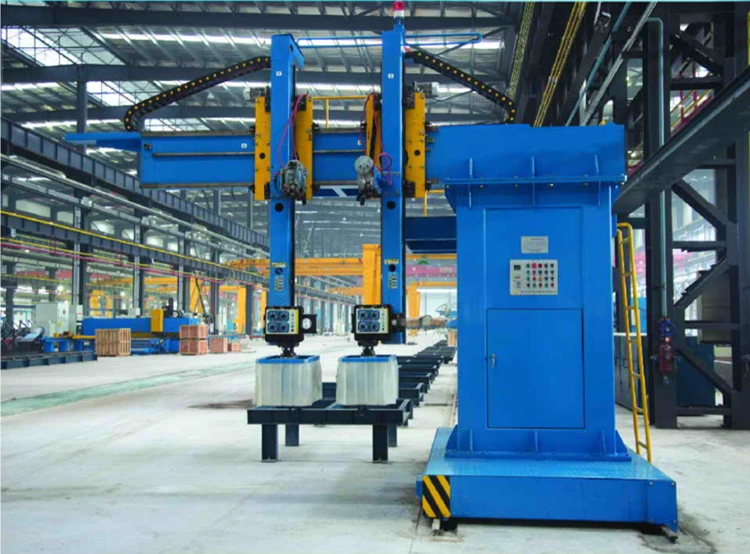

6- Alerült ívhegesztőgép

Az XMHB15 dobozos tartó konzolos íves hegesztőgép egy kiváló termék, amelyet a Jinfeng hegesztő és vágóvállalat indít az acélszerkezet -ipar számára. Ez egy speciális hegesztőberendezés, amelyet kifejezetten nagy és közepes méretű doboz oszlopok (oszlopok) hegesztésére terveztek. Az évek során a folyamatos optimalizálás és fejlesztés után az előadás tökéletes lett.

7- End-Face Milling Machine

A gazdasági építés gyors fejlődésével az építés, a híd és más iparágak egyre szigorúbb követelményekkel rendelkeznek az acélszerkezet -tervezés minőségére. A H-sugara, a doboz oszlop és az oszlop, valamint a karcsú részek tompa ízülete, valamint a munkadarab végfeldolgozása alapvető folyamatgá vált. A végső arcfeldolgozás nemcsak jelentősen javítja a munkadarab minőségét, csökkenti a helyszíni telepítési és építési hibákat, lerövidíti az építési időszakot, és javítja a helyszíni építési hatékonyságot. Ezenkívül jobb gazdasági előnyöket hoz az acélszerkezeti vállalkozások számára. Az acélszerkezeti vállalkozások tényleges feldolgozási helyzete szerint cégünk elnyeli a hasonló termékek nemzetközi előnyeit, és új termékeket indított a piaci kereslet kielégítése érdekében. Nemcsak az acélszerkezeti iparban használják, hanem általános berendezésekként is használható, amelyeket széles körben használnak a hídban, az elektromos energiában, az olajban, a petrolkémiai és más gépgyártó iparban.

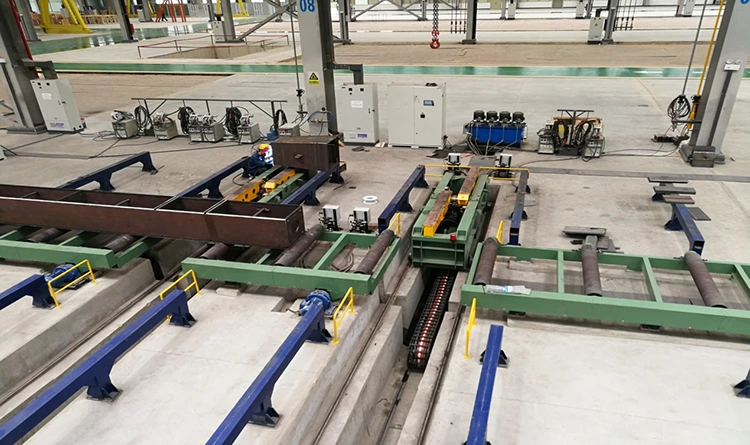

8- sugárfuvaros 180 ° -os felfordulás

Két darab mobil, 180 ° -os hidraulikus gerenda-lapátot használnak az egyik oldalon hegesztett munkadarabok átadására. Munka közben emelje fel a munkadarabot a hengerlementől vagy a munkadarabotól, és a reduktor meghajtja a két gerendafújót, hogy szinkronban mozogjon, hogy a munkadarabot a görgős asztal vagy a munkadarab állvány oldalára mozgatja, majd két hidraulikus henger a két karot szinkron módon forgatja, és a munkadarabot vagy a munkadarabot a következő folyamathoz vagy a munkadarabhoz mozgatja.

A tényleges helyzet szerint két darab külön -külön felhasználható csoportként a rövid sugár forgatására. Ugyanakkor 4 darab kombinálható egy csoportba a hosszú gerendák megdöntésére. Nagy rugalmasság és hatékonyság.

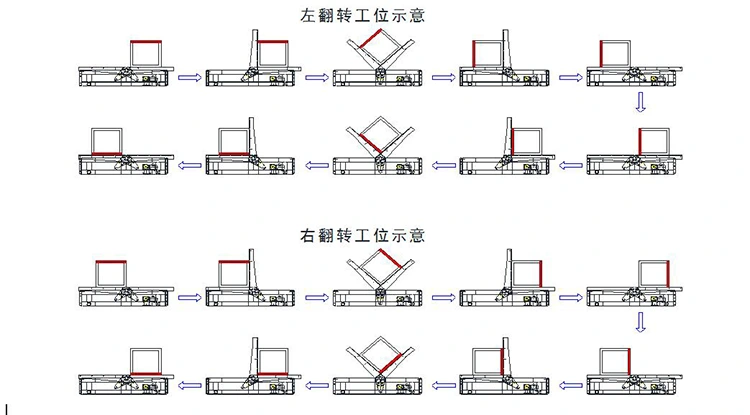

A gerendafedő működési folyamatábrája:

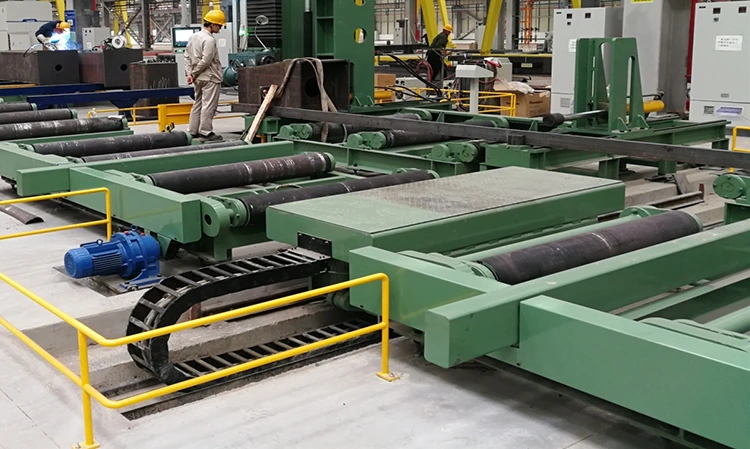

9- Acélkocsi

Ezt a berendezést elsősorban a gyártási folyamattal való összehangoláshoz használják, hogy a munkadarabot a szállítóhenger vagy más berendezésekből a feldolgozandó berendezésekbe mozgatják. Az acélkocsi elsősorban két akciófunkcióval rendelkezik: séta és emelés. A munkadarab elmozdulása a manipuláció és az irányítás révén befejezhető. A berendezés egyszerű szerkezetű, kényelmes működtetéssel és stabil működésével. A gép nagy teherbírású kialakítást alkalmaz, maximális terheléssel;

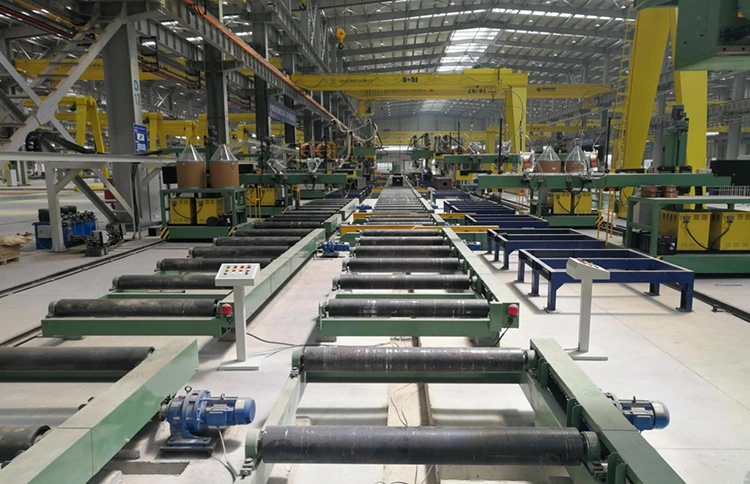

10- henger asztalok

Elsősorban a munkadarabok szállítására használják a doboz oszlop összeszereléséről a hegesztés befejezéséig, a vége felé.

Hogyan lehet előállítani egy hegesztett dobozoszlopot acéllemezről?

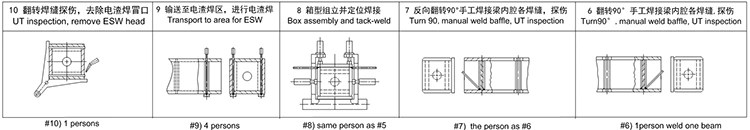

Az alábbiakban bemutatjuk a termelési folyamatábrát a tányérokból a H -ig és a végső ellenőrzésig.

Termelési folyamatábrázat
