Plazmavágó szerkezeti gyártási rendszerek

JINFENG® egy professzionális kínai gyártó és szállítóPlazmavágó szerkezeti gyártási rendszerekmegfizethető áron. APlazmavágó szerkezeti gyártási rendszereknagy teljesítményű plazmavágó gépek, amelyek robotkarral végeznek plazmavágást különböző acélprofilokon H gerendákon (I gerenda), szalagokon, szögeken, csatornákon és négyzet/téglalap alakú csöveken.

PKG500L



Plazmavágó szerkezeti gyártási rendszerek



Az összesPlazmavágó szerkezeti gyártási rendszerekés a JINFENG WELDCUT által gyártott plazmavágó gépekre 2 év garancia vonatkozik, és amelyek görgős asztalokkal, keresztkocsival, porszűrővel, plazmavágó rendszerrel és olyan opcionális funkciókkal vannak felszerelve, mint a pontjelölő eszköz, lézeres jelölés, lyukvágás lézerrel, és támogatják az összes CAD-CAM interfészt. A PKGPlazmavágó szerkezeti gyártási rendszereka legfejlettebb robotizált plazmavágó gépsor, amely növeli a különböző iparágakból származó végfelhasználók termelékenységét.



Műszaki adatok



Modell	H-gerenda	Szalag	Szög	E-szög	Csatorna	SQ cső	Hossz	Súly
							12000 mm	12T
PKG500L	150*120mm- 1000*500mm	100*5mm – 1000*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500*400mm
Támogatja a plazmavágást, plazma jelölést, lézeres vágást, lézeres jelölést, pöttyös jelölést, CAD-CAM szoftvert



Funkció és alkalmazás



1.A PKG500LPlazmavágó szerkezeti gyártási rendszerekegy nagy automatizálású vágóberendezés, amely az ABB hattengelyes robotkarjával van integrálva. Egy kezelő egyetlen gombnyomásával a sor elindítja az automatikus feldolgozást az anyagbetöltéstől és az alkatrészek kirakodásától a plazmavágás után.

2. Egy PKG500LPlazmavágó szerkezeti gyártási rendszerekegy operátorral helyettesítheti:

Gerendás fúrósor

Szalagfűrész

Szög vonal

Lemez/rúd feldolgozósor

Megküzdő gép

Jelölőgép



3. A vonal teljes mértékben integrálható a MES rendszerrel, és lehetővé teszi a távvezérlést a csapatmegjelenítőn keresztül, hogy a gyártó mérnökei könnyedén elvégezhessék a távoli diagnózist a problémák interneten keresztül történő megoldásához anélkül, hogy mérnököket küldenének a munkaterületre.

3. A CNC rendszer teljes vezérlést biztosít az összes fővonali rendszerhez (robot, görgős asztal, keresztszállítószalag, mérőkocsi és megfogó, jelölőrendszer)

4. Tud olvasni a Tribon/AM-ből létrehozott *.gen fájlokat, a TEKLA tervezőszoftverből exportált DSTV fájlokat és más formátumokat.

5. Ez a PKG500LPlazmavágó szerkezeti gyártási rendszerekszéles körben használják az acélszerkezetekben (plazma gerenda burkolat épületszerkezetek, hidak, vasutak, pótkocsik, vasúti kocsik, lépcsősorok, korlátok és más másodlagos acélok gyártásához), acélszerkezetekben és offshore-ban (Felső helyek, lakóhelyiségek, tenger alatti szerkezetek, víz alatti keretek, tartószerkezetek, védőszerkezetek, csővezetékek, tartószerkezetek védőszerkezetei tenger alatti szerkezetek és tartókeretek), és az Onshore-ban alkalmazzák.





Részletek



Ez a PKG500LPlazmavágó szerkezeti gyártási rendszerektartalmaz:

Keresztkocsi

Mérőkocsi és markoló

Bemeneti görgős asztal

Robot plazmavágó kamra

Kimeneti görgős asztal

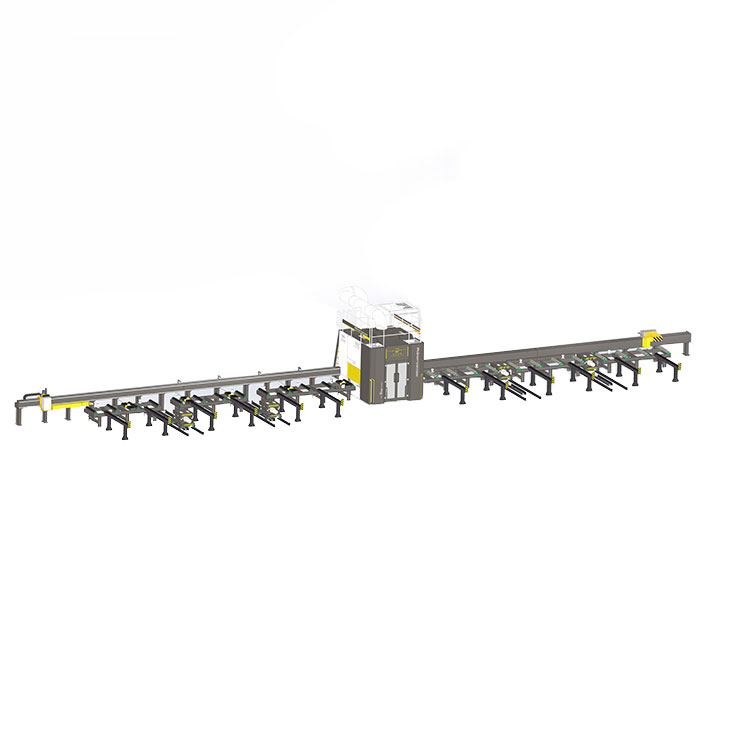

Struktúra nézet

Keresztkocsi - rakodás

Egy keresztkocsi integrálásával a PKG500L bemeneti görgős asztaláhozPlazmavágó szerkezeti gyártási rendszerek, a H gerendák és egyéb profilok daru használata nélkül a kívánt helyre mozgathatók, így a daru kockázata 0-ra csökkenthető.

Mérőkocsi és markoló

A profil egyidejű betáplálása a vágókamrába a betáplált profil hosszának mérésére.

Pöttyös jelölő eszköz

Biztosítsa az alkatrészszám állandó nyomon követhetőségi jelölését.

Lézeres vágófej

Biztosítsa a lyukakat lézerrel a H sugár szalagján nagy pontossággal és kiváló minőségben.



Robotvágó kamra

Egy 6 tengelyes robotkar beépítésével a vágókamrába a profilok kiváló minőségű vágásához.

Műveleti konzol

19 hüvelykes LCD érintőképernyővel.



Bemeneti/kimeneti görgős asztalok

A görgős asztalok megmunkálásával a H-gerenda megmunkáló gépek elérik a magas futási automatizálást a munka csökkentése és a termelés növelése érdekében.

Keresztkocsi â kirakodás

Egy keresztkocsi integrálásával a PKG500L kimeneti görgős asztaláhozPlazmavágó szerkezeti gyártási rendszerek, az alkatrészek a vágás után a kívánt helyre mozgathatók a daru használata nélkül, így a daru kockázata 0-ra csökkenthető.
